Главная Арматура ЛЭП Сцепная арматура

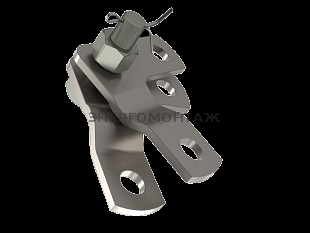

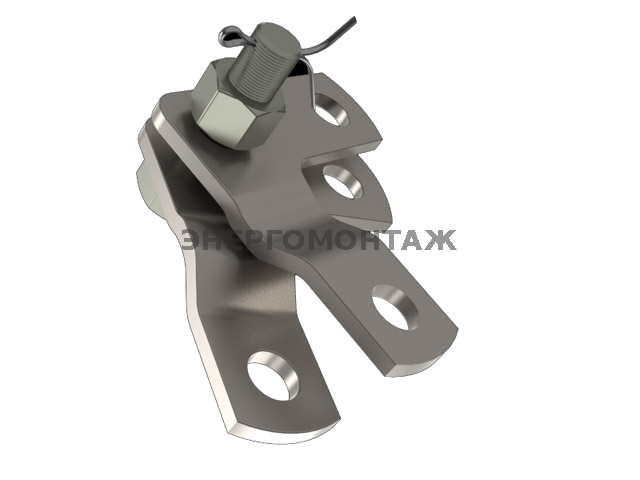

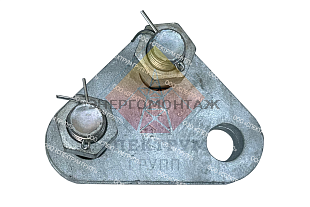

Звенья промежуточные монтажные типа ПТМ

Для удобства монтажа натяжных и поддерживающих изолирующих подвесок.

Звенья должны соответствовать ТУ 3449-018-40064547-01.

Технические характеристики

Обозначение	Рис.	Размеры, мм										Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
Обозначение	Рис.	A	A 1	B 2	B 1	B	b	D	d	L	H	Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
ПТМ-7-2	1	80	60	36	17	61	16	17	16	97	117	0,51	(7)
ПТМ-7-3	2	50	50	-	17	61	-	17	16	88	88	0,62	(7)
ПТМ-7-3А	3	50	50	36	17	61	-	17	16	86	86	0,60	(7)
ПТМ-12-2	1	100	80	52	23	78	22	23	22	132	152	1,40	(12)
ПТМ-12-3	2	70	70	-	23	78	22	23	22	122	12	1,64	(12)
ПТМ-12-3А	3	70	70	52	23	78	-	23	22	122	122	1,52	(12)
ПТМ-16-2	1	110	90	64	26	83	25	26	25	154	174	1,94	(16)
ПТМ-16-3	2	80	80	-	26	83	-			144	144	2,30	(16)
ПТМ-16-3А	3	80	80	64	26	83	-			144	144	2,17	(16)
ПТМ-21-2	1	115	90	60	29	93	28	29	28	153	178	2,40	(21)
ПТМ-21-3	2	80	80	-	29	93	-	29	28	146	146	3,20	(21)
ПТМ-21-3А	3	80	80	60	29	93	-	29	28	140	140	3,10	(21)
ПТМ-25-2	1	135	100	72	34	110	32	34	32	172	207	4,9	(25)
ПТМ-25-3	2	95	95	-	34	110	-	34	32	167	167	5,03	(25)
ПТМ-25-3А	3	95	95	72	34	110	-	34	32	167	167	4,83	(25)
ПТМ-30-2	1	140	100	72	38	120	36	38	36	172	212	6,7	(30)
ПТМ-30-3	2	100	100	-	38	120	-	38	36	172	172	6,72	(30)
ПТМ-30-3А	3	100	100	72	38	120	-	38	36	172	172	6,92	(30)
ПТМ-35-2	1	150	110	80	40	125	38	40	38	190	230	8,1	(35)
ПТМ-45-2		160	120	90	42	130	40	42	40	210	250	9,9	(45)
ПТМ-53-2		165	120	96	44	137	42	44	42	216	261	11,8	(53)
ПТМ-60-2		185	140	110	47	142	45	47	45	250	295	15,4	(60)
ПТМ-75-2		195	150	120	52	162	50	52	50	270	315	20,5	(75)
ПТМ-90-2		220	170	140	58	175	56	58	56	310	360	27,3	(90)
ПТМ-110-2		245	200	165	62	195	60	62	60	365	410	37,0	(110)
ПТМ-120-1		300	250	180	67	195	65	67	65	430	480	44,3	(120)
ПТМ-135-1		320	270	180	72	215	70	72	70	450	500	47,4	(135)
ПТМ-160-1		340	290	200	77	245	75	77	75	490	540	73,8	(135)
ПТМ-180-1		360	310	200	83	250	80	83	80	510	560	81,1	(180)

Стоимость товара

Цена: 248 руб.

Добавить в корзину
