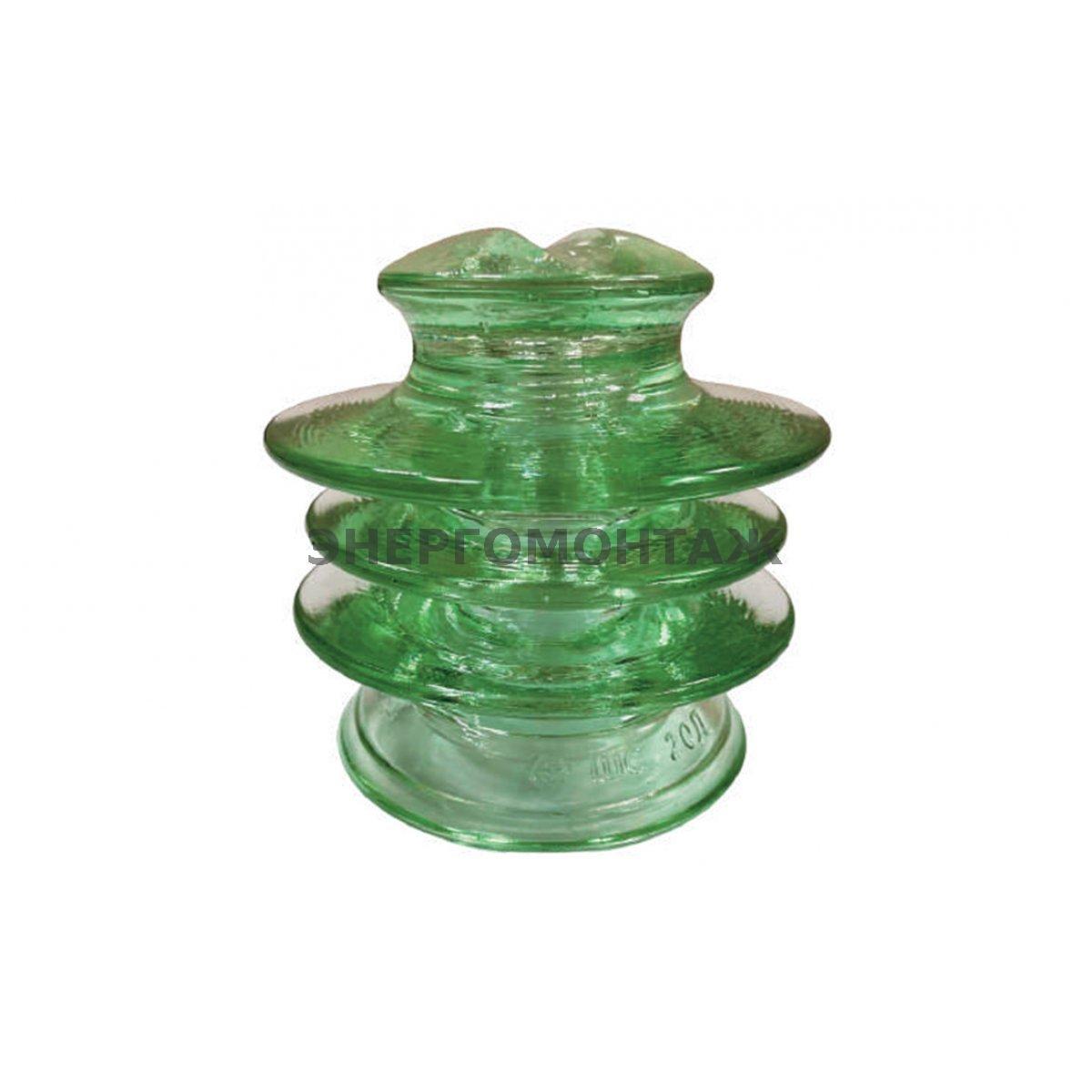

Изолятор стеклянный ШС-20Д
Новинка
Масса, кг
2,2
Тип
Изолятор
Номинальное напряжение, кВ
20
Марка
ШС-20Д
Диаметр изолятора, D, мм
140
Цена:
750
750
RUB
2029-12-31
руб.
Добавить в корзину
Изолятор стеклянный ШС-20Д
Предназначен для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кв включительно и частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С.
Провод может быть закреплен в желобе или на шейке изолятора.
Изолятор соответствует ГОСТ 1232-2017. Изолятор изготавливается по ТУ 27.90.12-124-15207362-2023.
Технические характеристики
| Номинальное напряжение, кВ | 20 |
| Номинальная длина пути тока утечки, не менее, мм, | 435 |
| Допустимая степень загрязнения по ГОСТ 1232-2017 при напряжении 6-10 кВ | II |
| Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ | 100 |
| Нормированная механическая разрушающая сила при изгибе, кН | 12 |
| Выдерживаемое напряжение стандартного грозового импульса, кВ | 100 |
| Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ | 50 |
| Диаметр изолятора, D, мм | 140 |
| Номинальная высота изолятора, H, мм | 155 |
| Масса, кг | 2,2 |
