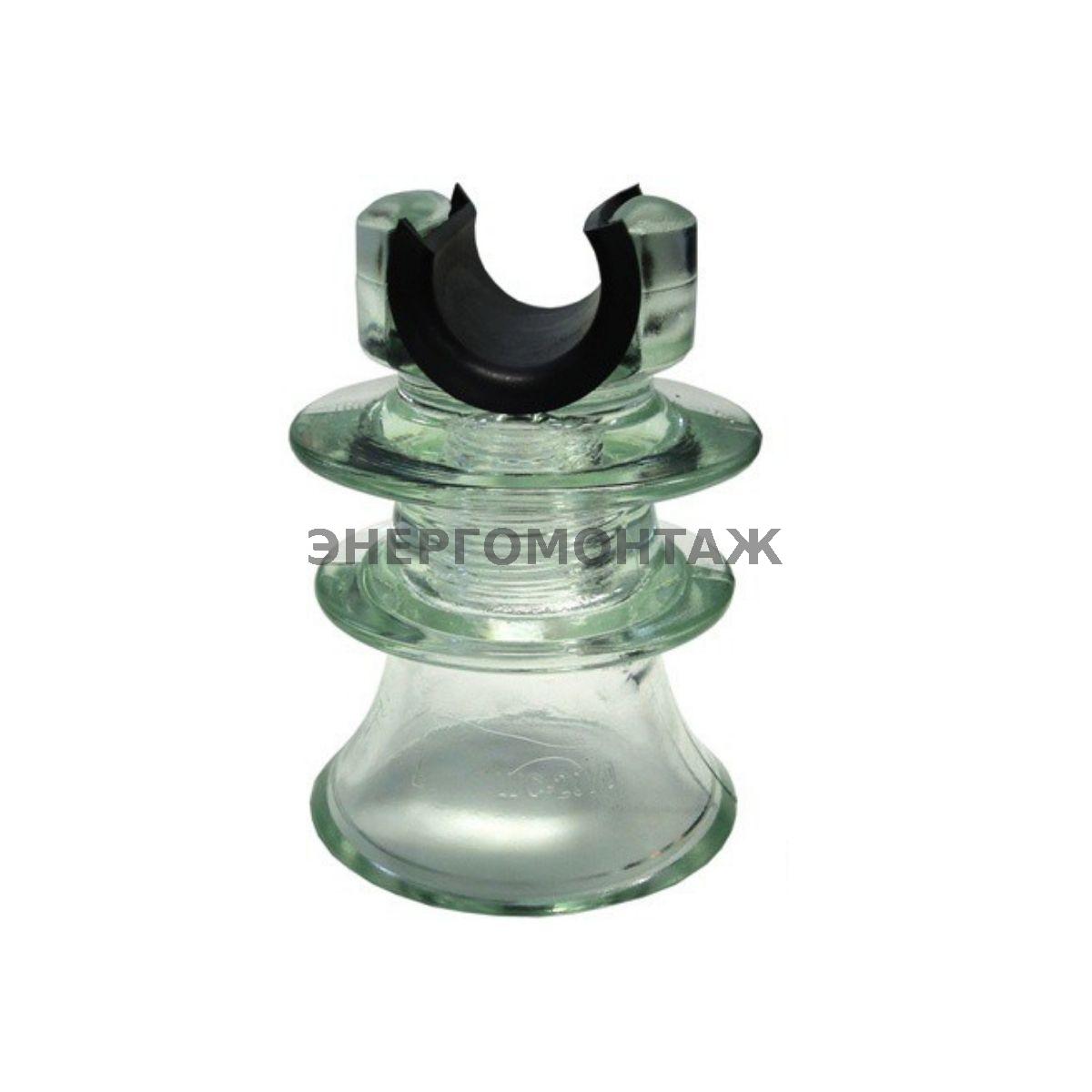

Изолятор ШС 20УО (изолятор ШС 20 УО) УХЛ1 предназначен для использования на линиях электропередачи 6(10)кВ, 20(24) кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскатачных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ.

Условные обозначения: Ш – штыревой, С – стеклянный, 20 – номинальное напряжение, кВ, УО – модификация изолятора, УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Изолятор ШС-20УО УХЛ1 предназначен для протяжки защищенного провода ВЛЗ без использования раскаточных роликов.

Изоляторы предназначены для изоляции и крепления неизолированных и защищенных (СИП-3) проводов на ВЛ электропередачи и в РУ электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц. Применение изоляторов ШС-20УО на ВЛ напряжением 6-10 кВ позволяет повысить надежность изоляции без дополнительных затрат. Конструкция изолятора позволяет производить монтаж провода без использования раскаточных роликов. Изолятор крепится на штыре или крюке с помощью полиэтиленового колпачка. Применение стеклянных штыревых изоляторов ШС-20УО в сравнении с фарфоровыми штыревыми изоляторами ШФ-20Г1, ШФ-20УО, SDI37, IF27 обеспечивает следующие преимущества:

- отсутствие скрытых дефектов внутри изоляционного тела и внутренних напряжений;

- стабильные электроизоляционные свойства, отсутствие эффекта старения;

- простота идентификации выхода изолятора из строя; - исключение потерь электроэнергии из-за скрытых утечек на землю;

- малый вес и значительная экономия средств при транспортировке, монтаже и замене.

Изоляторы изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-009-81713756-2013.

Срок службы изолятора – 30 лет.

Гарантийный срок – 5 лет со дня ввода в эксплуатацию
