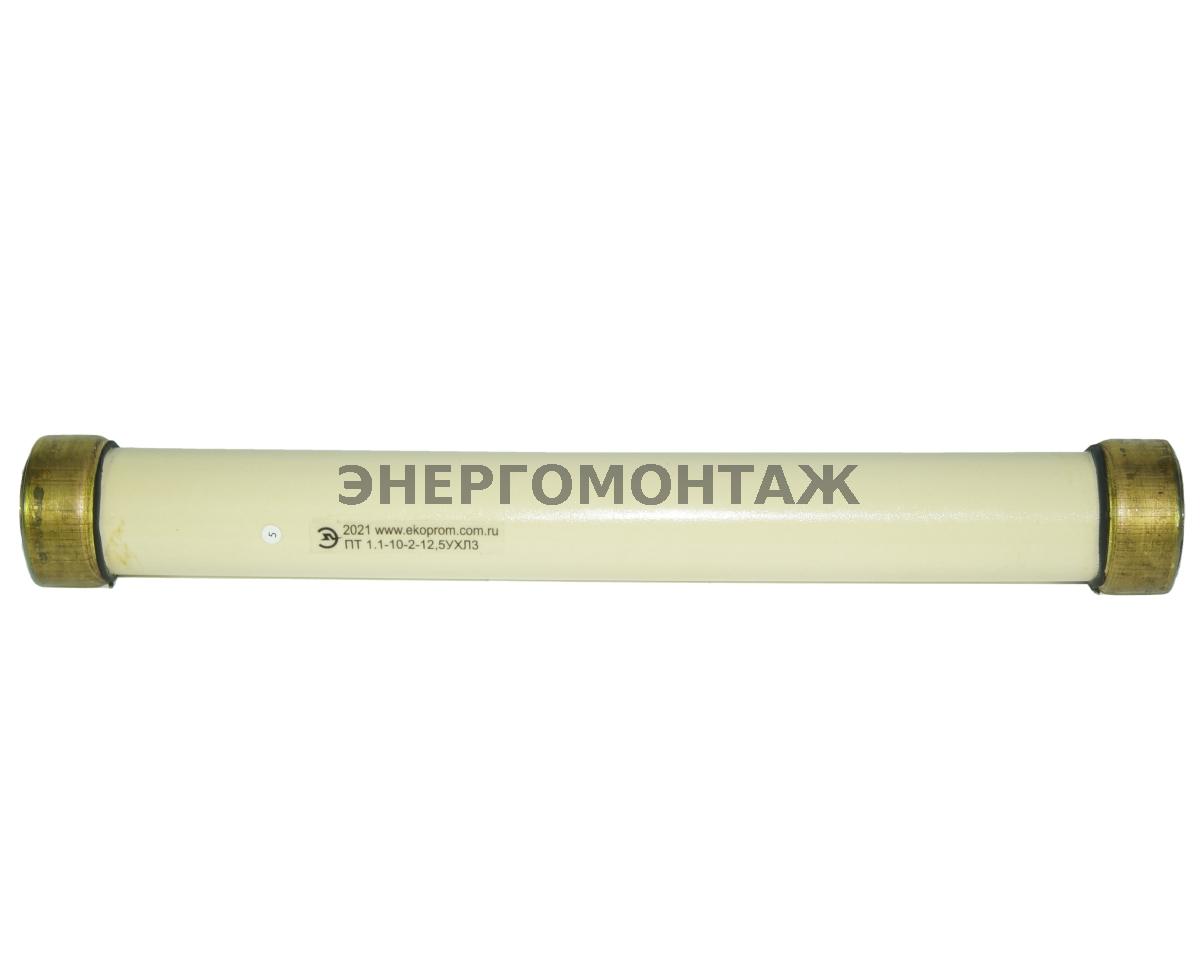

Патрон ПТ к высоковольтным предохранителям ПКТ

Высоковольтные патроны (предохранители) ПТ (вставки ПТ) – это заменяемые элементы высоковольтных предохранителей ПКТ.
Патроны ПТ являются токоограничивающими и применяются для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение от 3 до 35 кВ.

Структура идентификационного обозначения предохранителя
ПТ -Х1.Х2 -Х3-Х4 -Х5
П-Патрон
Т-для защиты силовых трансформаторов, воздушных и кабельных линий

Х1 Наличие указателей срабатывания
1-с указателем срабатывания
0-без указателя срабатывания

Х2 Габариты патронов
1-один патрон -55 мм.
2-один патрон -72 мм.
3- один патрон (из двух-72 мм.)
4-два патрона (каждый из двух-72 мм.)

Х3 Номинальное напряжение в киловольтах:
6,10

Х4 Номинальный ток в амперах:
5;8;10;16;20;31.5;40;50;80;100;160;160;200;315;400

Х5 Номинальный ток отключения в килоамперах
12.5;20;31.5;40

Х5 Климатическое исполнение и категория размещения по ГОСТ 15150
УХЛ3 или У1
