ОПН классов напряжения 0.4, 0.66 и 0.1 кВ (С3, С4, С5, С6)
ОПН классов напряжения 0.4, 0.66 и 0.1 кВ (С3, С4, С5, С6)

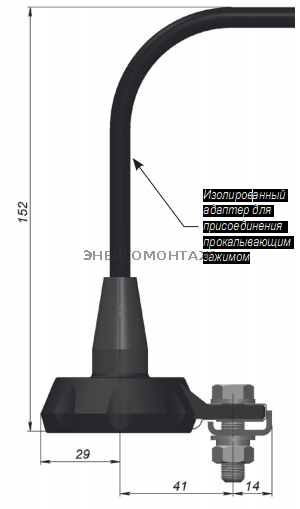

В комплект поставки ограничителя входит изолированный адаптер для монтажа на самонесущие изолированные провода (СИП). Монтаж проводится с помощью ответвительного прокалывающего зажима. Заземление ограничителей выполняется гибким проводником сечением от 6 ÷50 мм2. Контактная клемма позволяет заземлять ограничитель проводами сечением от 6 до 50 мм2. В меньшую часть зажима (на рисунке справа) зажимаются провода сечением 6 и 10 мм2. В большую часть зажима зажимаются провода сечением от 16 до 50 мм2. Для исполнения С4 в комплект поставки ограничителя входит ответвительный прокалывающий зажим для монтажа на самонесущие изолированные провода СИП-4 сечением от 16 до 150 мм2. Ограничители предназначены для защиты от индуктированных грозовых перенапряжений изоляции электрооборудования и аппаратов, установленных на опорах ВЛ; ответвлений от магистрали к вводам в здания; изоляции воздушной линии. Ограничители поставляются в сборе с прокалывающим зажимом для монтажа на самонесущие изолированные провода СИП-4 сечением от 16 до 150 мм2. Прокалывающие зажимы являются одноразовыми. В комплект поставки включен кронштейн для установки ОПН на вводы силовых трансформаторов. В цепь заземления варистора встроен отделитель. При возникновении ненормированных воздействий (прямой удар молнии и др.) и повреждении ограничителя перенапряжений отделитель прерывает цепь заземления ограничителя тем самым, устраняя устойчивое короткое замыкание. Повреждённое устройство обнаруживается визуальным осмотром по откинутой крышке и заменяется новым. Заземление ограничителей осуществляется гибким проводником сечением от 6 до 50 мм2
