Ограничитель перенапряжения ОПН-35 УХЛ 1-О

Хит продаж

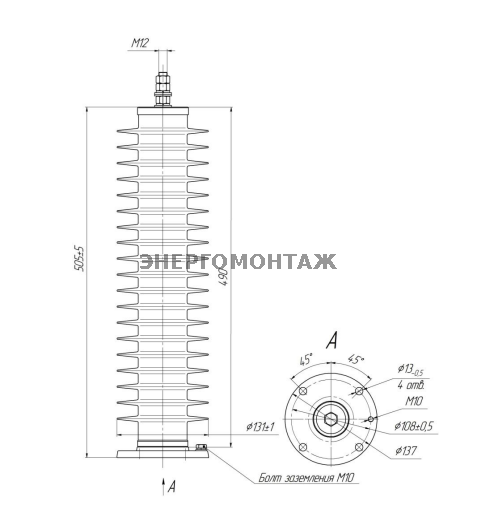

Ограничитель перенапряжения ОПН-35 УХЛ 1-О

Ограничители перенапряжений нелинейные предназначены для защиты электрооборудования сетей с изолированной и компенсированной нейтралью перменного тока 35 кВ частоты 50 Гц от грозовых и коммутационных перенапряжений.

Ограничители перенапряжений рассчитаны для эксплуатации в условиях нормированных для исполнения УХЛ категории размещения 1 по ГОСТ 15150 при высоте не более 1000 м над уровнем моря и температуре окружающей среды от -60^оС до +40^оС.

Ограничители выдерживают тяжение провода в горизонтальном направлении не менее 300 Н и давление ветра со скоростью до 40 м/с без гололеда и до 15 м/с при толщине гололеда 2 см.

Ток взрывобезопасности ограничителя 20 кА.

Технические условия ТУ 3414-001-59432500-2006.

Сертификат соответствия № РОСС RU.ME05.B05471.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ток пропускной способности 550 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	35
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	36	37	38	40,5	42
3	Номинальное напряжение, кВ_{действ.}	45,0	46,3	47,5	50,6	52,5
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	40,0	41,1	42,2	45,0	46,6
	10 с	46,4	47,7	49,0	52,2	54,2
	1 с	49,0	50,3	51,7	55,1	57,1
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность I_пр (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	550
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	106,0	108,9	111,9	119,2	123,6
	10000 А	115,2	118,4	121,6	129,6	134,4
	20000 А	127,9	131,4	135,0	143,9	149,2
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	250 А	85,2	87,6	90,0	95,9	99,5
	500 А	87,6	90,0	92,4	98,5	102,1
	1000 А	91,0	93,5	96,1	102,4	106,2
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	122,1	125,5	128,9	137,4	142,5
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 2 мА_ампл., кВ_{действ.}, не менее	44,4	45,6	46,8	49,9	51,7
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	550
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	2,7

Ток пропускной способности 850 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	35
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	36	37	38	40,5	42
3	Номинальное напряжение, кВ_{действ.}	45,0	46,3	48,0	50,6	52,5
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	43,6	44,8	46,0	49,0	50,8
	20 с	49,0	50,3	51,7	55,1	57,1
	1 с	51,5	52,9	54,3	57,9	60,1
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность I_пр (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	850
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	107,4	110,3	113,3	120,8	125,2
	10000 А	115,2	118,4	121,6	129,6	134,4
	20000 А	127,2	130,7	134,3	143,1	148,4
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	500 А	91,1	93,6	96,2	102,5	106,3
	1000 А	94,8	97,5	100,1	106,7	110,6
	2000 А	99,4	102,2	105,0	111,9	116,0
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	122,1	125,5	128,9	137,4	142,5
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 3 мА_ампл., кВ_{действ.}, не менее	46,1	47,4	48,6	51,8	53,8
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	850
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	4,4

Класс напряжения сети, кВ

Цена: 17 550 руб.

Добавить в корзину

Ограничитель перенапряжения ОПН-35 УХЛ 1-О

Ток взрывобезопасности ограничителя 20 кА.

Технические условия ТУ 3414-001-59432500-2006.

Сертификат соответствия № РОСС RU.ME05.B05471.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ток пропускной способности 550 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	35
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	36	37	38	40,5	42
3	Номинальное напряжение, кВ_{действ.}	45,0	46,3	47,5	50,6	52,5
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	40,0	41,1	42,2	45,0	46,6
	10 с	46,4	47,7	49,0	52,2	54,2
	1 с	49,0	50,3	51,7	55,1	57,1
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность I_пр (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	550
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	106,0	108,9	111,9	119,2	123,6
	10000 А	115,2	118,4	121,6	129,6	134,4
	20000 А	127,9	131,4	135,0	143,9	149,2
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	250 А	85,2	87,6	90,0	95,9	99,5
	500 А	87,6	90,0	92,4	98,5	102,1
	1000 А	91,0	93,5	96,1	102,4	106,2
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	122,1	125,5	128,9	137,4	142,5
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 2 мА_ампл., кВ_{действ.}, не менее	44,4	45,6	46,8	49,9	51,7
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	550
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	2,7

Ток пропускной способности 850 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	35
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	36	37	38	40,5	42
3	Номинальное напряжение, кВ_{действ.}	45,0	46,3	48,0	50,6	52,5
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	43,6	44,8	46,0	49,0	50,8
	20 с	49,0	50,3	51,7	55,1	57,1
	1 с	51,5	52,9	54,3	57,9	60,1
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность I_пр (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	850
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	107,4	110,3	113,3	120,8	125,2
	10000 А	115,2	118,4	121,6	129,6	134,4
	20000 А	127,2	130,7	134,3	143,1	148,4
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	500 А	91,1	93,6	96,2	102,5	106,3
	1000 А	94,8	97,5	100,1	106,7	110,6
	2000 А	99,4	102,2	105,0	111,9	116,0
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	122,1	125,5	128,9	137,4	142,5
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 3 мА_ампл., кВ_{действ.}, не менее	46,1	47,4	48,6	51,8	53,8
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	850
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	4,4

Другие предложения

Новинка

Изолятор ЛК70/35

ТИП

ЛК70/35, ЛК70/35 зажим AX-50-10.6

Испытательное напряжение, кВ

грозового импульса 250, 50 Гц под дождем 100

Разрядное напряжение 50 Гц

Изоляционная высота, мм

385

Производитель

ЗПИ

Стоимость товара

Цена: 2 300 руб.

Добавить в корзину

Акция

Изолятор ЛК70/10

ТИП

ЛК70/10, ЛК70/10 зажим AX-50-10.6

Строительная высота, мм

340

Длина изоляционной части, мм

225

Габаритные размеры, мм

385

Масса, не более, кг

1,25

Стоимость товара

Цена: 2 500 руб.

Добавить в корзину

Новинка

Изолятор ЛК70/20

ТИП

ЛК70/20, ЛК70/20 зажим AX-50-10.6

Испытательное напряжение, кВ

грозового импульса 180 кВ, 50 Гц в сухом состоянии 90 кВ, 50 Гц под дождем 60 кВ

Разрядное напряжение 50 Гц

не менее 26Гц

Производитель

ЗПИ

Стоимость товара

Цена: 2 500 руб.

Добавить в корзину
