ОПН -110 УХЛ 1

Хит продаж

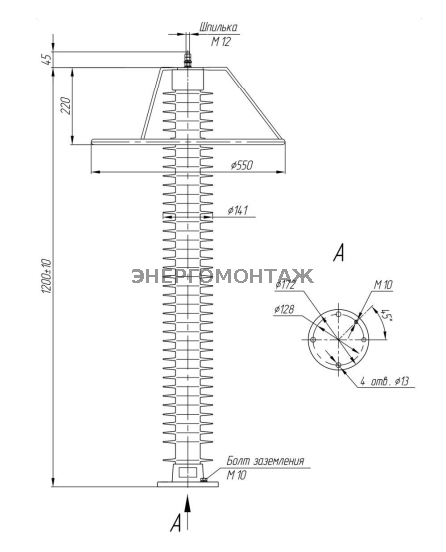

ОПН-110 УХЛ1

Ограничители перенапряжений нелинейные предназначены для защиты электрооборудования сетей с эффективно заземленной нейтралью переменного тока 110 кВ частоты 50 Гц от грозовых и коммутационных перенапряжений.

Ограничители перенапряжений рассчитаны для эксплуатации в условиях нормированных для исполнения УХЛ категории размещения 1 по ГОСТ 15150 при высоте не более 1000 м над уровнем моря и температуре окружающей среды от -60^оС до +40^оС.

Ограничители выдерживают тяжение провода в горизонтальном направлении не менее 500 Н и давление ветра со скоростью до 40 м/с без гололеда и до 15 м/с при толщине гололеда 2 см.

Ток взрывобезопасности ограничителя 40 кА.

Ток пропускной способности 550 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	110
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	73	77	78	82	83	86	88
3	Номинальное напряжение, кВ_{действ.}	91	96	98	103	104	108	110
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	88	93	94	99	100	104	106
	20 с	99	105	106	112	113	117	120
	1 с	104	110	112	117	119	123	126
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	550
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	215	227	230	241	244	253	259
	10000 А	234	246	250	262	266	275	282
	20000 А	259	274	277	291	295	305	313
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	250 А	173	182	185	194	197	204	208
	500 А	178	187	190	199	202	209	214
	1000 А	185	195	197	207	210	217	222
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	248	261	265	278	282	292	298
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 2 мА_ампл., кВ_{действ.}, не менее	90	95	96	101	102	106	108
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	550
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	2,7

Ток пропускной способности 850 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	110
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	73	77	78	82	83	86	88
3	Номинальное напряжение, кВ_{действ.}	91	96	98	103	104	108	110
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	88	93	94	99	100	104	106
	20 с	99	105	106	112	113	117	120
	1 с	104	110	112	117	119	123	126
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	850
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	5000 А	218	230	233	245	248	256	262
	10000 А	234	246	250	262	266	275	282
	20000 А	258	272	276	290	293	304	311
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	500 А	185	195	197	208	210	218	223
	1000 А	192	203	205	216	219	227	232
	2000 А	202	213	215	226	229	238	243
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 10000 А, кВ, не более	248	261	265	278	282	292	298
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 3 мА_ампл., кВ_{действ.}, не менее	93	99	100	105	106	110	113
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	850
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	10000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	4,4

Ток пропускной способности 1200 А

№ п/п	Наименование параметра	Величина параметра
1	Класс напряжения сети, кВ	110
2	Наибольшее длительно допустимое рабочее напряжние U_нр, кВ_{действ.}	73	77	78	82	83	86	88
3	Номинальное напряжение, кВ_{действ.}	91	96	98	103	104	108	110
4	Напряжение на ограничителе, допустимое в течении времени, кВ_{действ.}:
	1200 с	85	90	91	96	97	101	103
	20 с	91	96	98	103	104	108	110
	1 с	103	109	110	116	117	121	124
5	Номинальный разрядный ток (амплитуда грозового импульса тока 8/20 мкс), А_ампл.	10000
6	Пропускная способность (амплитуда прямоугольного импульса тока длительностью 2000 мкс), А_ампл.	1200
7	Остающееся напряжение при импульсном токе на волне 8/20 мкс, кВ, не более, с амплитудой:
	10000 А	212	223	226	238	241	249	255
	20000 А	231	244	247	260	263	272	279
	40000 А	259	273	277	291	295	305	312
8	Остающееся напряжение при импульсном токе на волне 30/60 мкс, кВ, не более, с амплитудой:
	500 А	171	180	182	192	194	201	206
	1000 А	177	187	189	199	201	209	213
	2000 А	185	196	198	208	211	218	223
9	Остающееся напряжение при импульсном токе на волне 1/10 мкс с амплитудой 20000 А, кВ, не более	245	258	262	275	279	289	295
10	Классификационное напряжение ограничителя при активной составляющей переменного тока 5 мА_ампл., кВ_{действ.}, не менее	90	95	96	101	102	106	109
11	Пропускная способность ограничителя:
	а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А	1200
	б) 20 импульсов тока 8/20 мкс с амплитудой, А	20000
	в) 2 импульса тока 4/10 мкс с амплитудой, А	100000
12	Удельная энергоемкость, кДж/кВ_{действ.}	5,9

В случае если требуются ограничители перенапряжений с техническими характеристиками отличающимися от представленных, обращайтесь к специалистам ООО "Севзаппром".

ОПН-(1)-(2)/(3)/(4)/(5) (6) УХЛ1

П, ф - полимерный или фарфоровый изоляционный корпус
110 - класс напряжения сети, кВ
U_нр - наибольшее длительно допустимое рабочее напряжение, кВ_{действ.}
10, 20 - номинальный разрядный ток, кА
550, 850, 1200 - ток пропускной способности, А
II, II*, III, IV - степень загрязнения по ГОСТ 9920 (I степень загрязнения не указывается)

Пример заказа: Ограничитель перенапряжений ОПН-П-110/73/10/550 УХЛ1, технические условия ТУ 3414-003-59432500-2006.

Цена: 58 700 руб.
