Траверса ТМ-111

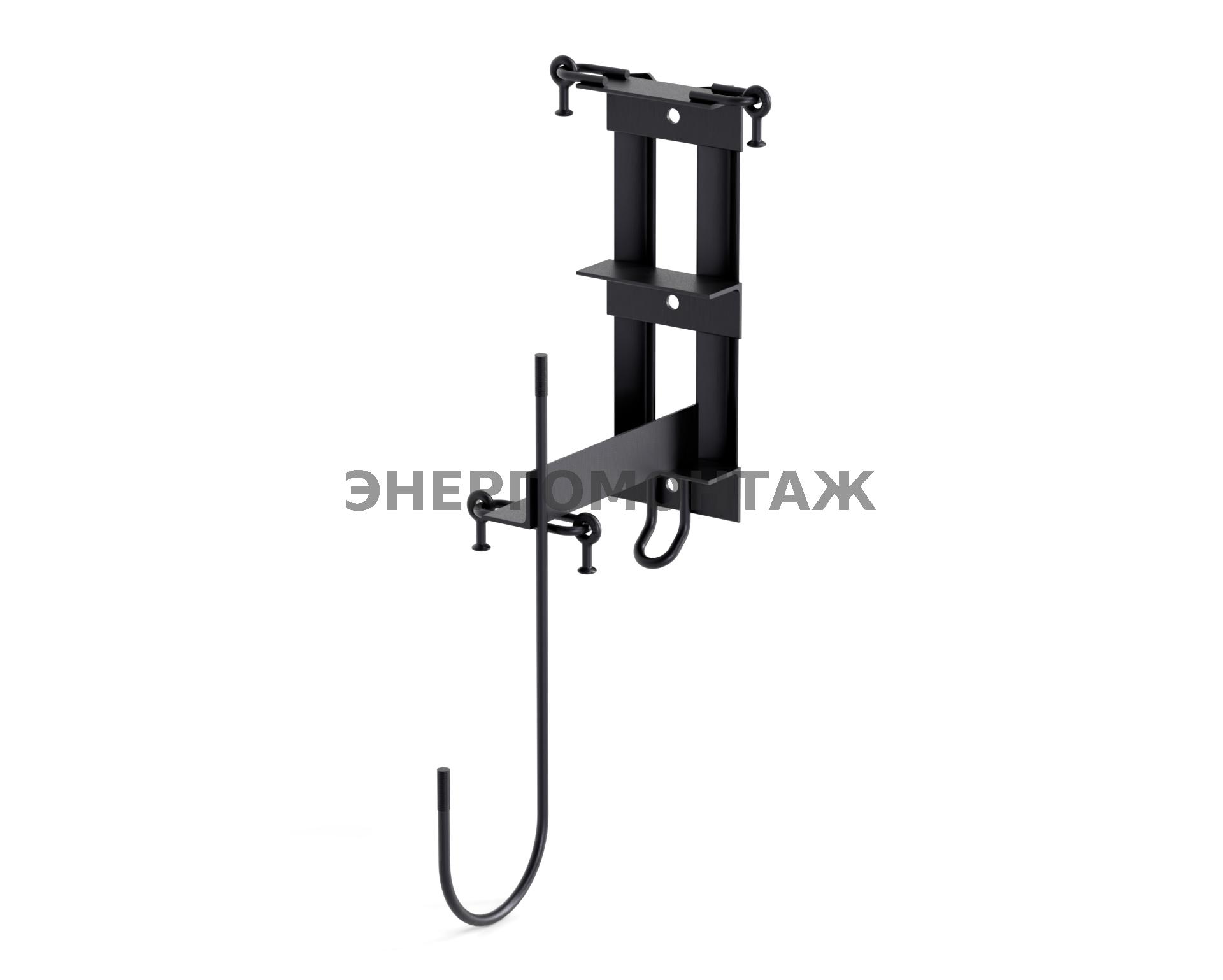

Траверсы ТМ-111 (26.0004-21)
Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТМ-111 выпускается в соответствии с типовым проектом 26.0004 (26.0004-22).
Траверса ТМ-111 применяется в процессе закрепления проводов на опорах высоковольтных ЛЭП напряжением 10 кВ. Высокая прочность и долговечность траверс достигается применением для их производства углеродистой стали и антикоррозионного покрытия битумным лаком марки БТ-577.
На стойке ЛЭП траверса фиксируется с помощью крепежных хомутов. Выбор типа хомутов зависит от применяемых стоек. Хомуты Х-1 применяются для закрепления траверсы на стойке СВ105, а хомуты Х-42 - на стойке СВ110. Хомуты не включены в комплект поставки траверс и их заказ необходимо осуществлять отдельно.
Спецификация траверсы ТМ-111
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 100х100х8 ГОСТ 8509-93 L=278 | 3 | 31.90 |
| 2 | Уголок 100х100х8 ГОСТ 8509-93 L=500 | 1 | |
| 3 | Уголок 63х63х5 ГОСТ 8509-93 L=760 | 2 | |
| 4 | Круг 22 ГОСТ 2590-88 L=1420 | 1 | |
| 5 | Круг 16 ГОСТ 2590-88 L=254 | 4 | |
| 6 | Круг 20 ГОСТ 2590-88 L=390 | 1 | |
| 7 | Серьга СРС 7-16 ТУ 34-13-10272-88 | 4 |
Размеры траверсы ТМ-111:
Варианты обозначения: траверса ТМ-111, ТМ111, ТМ 111
