Траверса ТМ-24

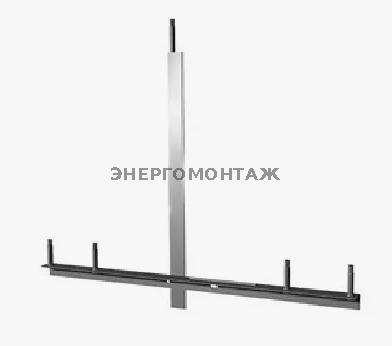

Траверса ТМ-24 (3.407.1-143.8.1)
Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверсы ТМ-24 (проект 3.407.1-143.8.1) используются в период установки и монтажа анкерных опор ЛЭП 10 кВ для крепления проводов к СВ стойкам. Для осуществления данного крепления необходимо так же заказать специальные хомуты: для стойки СВ105 - хомут Х-1, а для стойки СВ-110 - хомут Х-42.
Крепление штыревых изоляторов таких типов: ШФ20-В, ШФ10-Г, ШС10-Д производится на штыри, имеющиеся на траверсе, с применением колпачков К-7, К-6, КП-22, К-9. Крепление провода к изолятору выполняется вязками проволочной ВШ-1 или спиральной ПВС.
В качестве материала при изготовлении траверсы ТМ-24 применяется сталь углеродистая. Поверхность готового изделия окрашивают для придания антикоррозийных свойств лаком битумным БТ-577.
Габариты изделия: 1466х140х1500мм.
Спецификация траверсы ТМ-24
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 70х70х5 ГОСТ8509-86 | 1 | 18,60 |
| 2 | Уголок 70х70х5 ГОСТ8509-86 | 1 | |
| 3 | Круг 22 ГОСТ2590-71 | 1 | |
| 4 | Круг 10 ГОСТ2590-71 | 1 | |
| 5 | Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 | 4 |
Размеры траверсы ТМ-24:
Варианты обозначения: траверса ТМ-24, TМ24, TМ-24
