Траверса ТМ-53
Цена:
5 399
руб.
Добавить в корзину

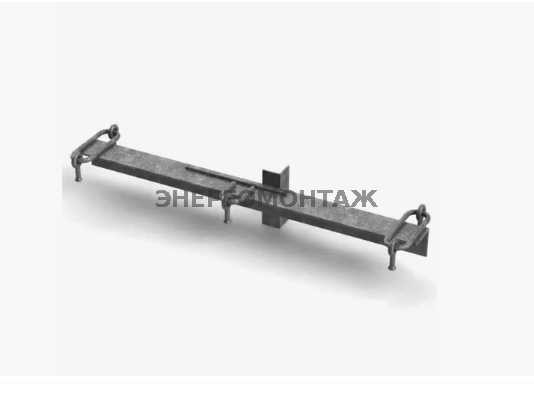

Траверса ТМ-53 (27.0002-18)
Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТМ-53 выпускается в соответствии с типовым проектом 27.0002 (27.0002-18).
Назначением траверсы ТМ-53 является крепление проводов на опорах при выполнении прокладки высоковольтных воздушных ЛЭП номинальным напряжением 10 кВ.
Материал траверсы - углеродистая сталь. С целью обеспечения защиты от коррозии траверса подвергается покрытию лаком на битумной основе марки БТ-577.
Для крепления траверсы к стойке дополнительно необходимо заказать крепежные хомуты. Марка хомута выбирается для конкретной стойки. Траверса ТМ-53 крепится к стойке СВ110 хомутами Х-42. Для установки на стойку СВ105 применяются хомуты Х-1.
Спецификация траверсы ТМ-53
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 100х100х8 ГОСТ 8509-93 L=1200 | 1 | 18.80 |
| 2 | Уголок 63х63х5 ГОСТ 8509-93 L=200 | 1 | |
| 3 | Круг 16 ГОСТ 2590-88 L=254 | 5 | |
| 4 | Заземляющий прводник, Круг 10 ГОСТ 2590-88 L=360 |
1 | |
| 5 | Cерьга С 7-16 L=360 | 5 |
Размеры траверсы ТМ-53:
Варианты обозначения: траверса ТМ-53, TМ53, TМ-53
