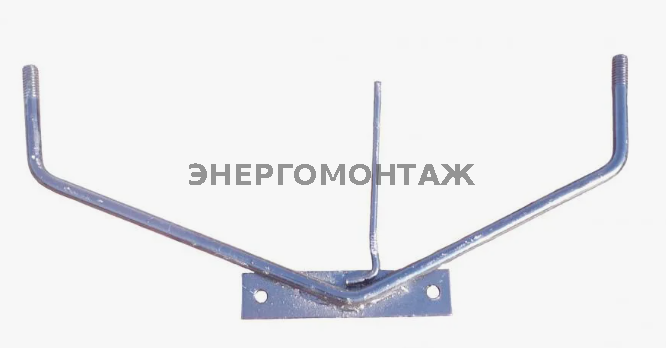

Траверса ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ
Траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ
Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТМ-60, ТМ-60М выпускается в соответствии с типовым проектом Л56-97 (Л56-97 04.03).
Траверса ТМ-60, ТМ-60М изготавливается из стали, которая предназначенна для применения при температуре окружающей среды -40ºС.
Траверса ТМ-60, ТМ-60М используется для крепления изолированных проводов в процессе установки опор воздушной ЛЭП 10 кВ .
Допустимо, что транспортировка и поставка траверс ТМ-60, ТМ-60М может осуществляться без упаковки и специальной тары.
Спецификация траверсы ТМ-60, ТМ-60М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Круг 322 ГОСТ 2590-88 L=1270 | 1 | 4.70 |
| 2 | Круг 810 ГОСТ 2590-88 L=300 | 1 | |
| 3 | Полоса 56х60 ГОСТ 103-76 L=260 (280) | 1 |
Размеры траверсы ТМ-60, ТМ-60М:
1. Защиту от коррозии и выбор марки стали производить в соответствии с техническим заданием.
2. Сварку выполнять электродом Э42 по ГОСТ 9467-75, высота шва 5 мм.
3. Для изготовления траверсы ТМ-60М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
4. Размеры в скобах даны для траверсы ТМ60а.
Варианты обозначения: траверса ТМ-60, ТМ-60М, ТМ60, ТМ60М
