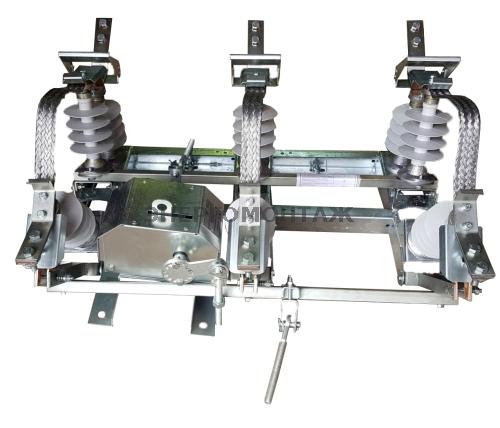

Разъединитель РЛК 1Б 10.IV/630 с приводом ПР-У-01 УХЛ1 с КМЧ (6800)
Новинка
Тип
Разъединитель
Исполнение
Заземляющие ножи снизу
Марка
РЛК
Наличие привода
Да
Цена:
45 500
45500
RUB
2029-12-31
руб.
Добавить в корзину
Разъединитель РЛК 1Б 10.IV/630 с приводом ПР-У-01 УХЛ1 с КМЧ (6800)
Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Изготавливаемые предприятием разъединители постоянно совершенствуются, поэтому возможны незначительные расхождения в конструктивной части РЛК по отношению к изложенному в настоящей инструкции.
Расшифровка условного обозначения Разъединитель РЛК 1Б 10.IV/630 с приводом ПР-У-01 УХЛ1 с КМЧ (6800)
| Основные | ||
| Марка | РЛК | |
| Тип | Разъединитель | |
| Исполнение | Заземляющие ножи снизу | |
| Наличие привода | Да | |
| Номинальное напряжение, кВ | 10 | |
| Номинальный ток, А | 630 | |
Расшифровка условного обозначения Разъединитель РЛК 1Б 10.IV/630 с приводом ПР-У-01 УХЛ1 с КМЧ (6800):
Р - Разъединитель
Л - Линейный
К - Качающегося типа
(В) - для вертикальной установки (в случаи горизонтальной установки буква опускается)
ХХ - исполнение разъединителя по количеству заземлителей:
1а - заземлитель со стороны неподвижной колонки
1б - заземлитель со стороны подвижной колонки
2 - заземлитель с двух сторон (при отсутствии заземлителей индекс опускается).
10 - номинальное напряжение, кВ;
IV - степень загрязнения по ГОСТ 9920-89 с удельной проводимостью слоя загрязнения не менее 30 мкСм;
400 - номинальный ток, А:
УХЛ - климатическое исполнение по ГОСТ 15150
1 - категория размещения по ГОСТ 15150
