Разъединитель РВЗ 10/1000 I
Разъединитель РВЗ 10/1000 I

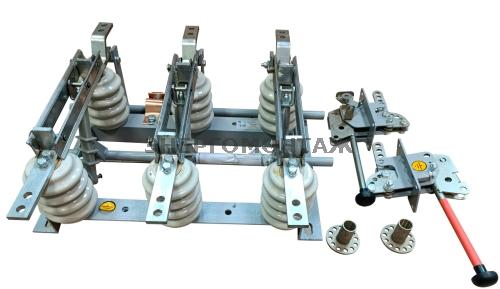

Трехполюсные разъединители РВЗ-10/1000 I УХЛ2 представляют собой три токопровода, установленных на одной раме с основным (общим) валом и приводным рычагом.
При вращении вала разъединителя РВЗ-10/1000 I УХЛ2 с помощью привода происходит одновременное включение или отключение трех контактных ножей.
Токопровод состоит из двух неподвижных контактов 8 и подвижных контактных ножей 9. Неподвижный контакт 8 представляет собой медную шину
согнутую под прямым углом. Подвижный контакт 9 состоит из двух медных полос, расположенных на некотором расстоянии друг от друга.
Для жесткости пластинам ножа придана коробчатая форма. Одна сторона неподвижного контакта 8 используется для крепления контакта к
колпачку опорного изолятора 6, а также для крепления подводящей шины, а другая при включении ножа входит в зазор между его пластинами.
Пластины контактного ножа 9 прижимаются к боковым поверхностям неподвижного контакта 8 посредством пружин 10.
Контактный нож может поворачиваться вокруг оси, закрепленной на неподвижном контакте 8.
Втулка 11 ограничивает сближение пластин контактного ножа при отключенном положении разъединителя.
При каждом повороте контактного ножа сила трения, возникающая между его пластинами и неподвижным контактом 8,
способствует удалению окислов с их контактных поверхностей.
| Основные | ||
| Марка | РВЗ | |
| Тип | Заземлитель со стороны разъемных контактов (I); | |
| Наличие привода | Да | |
| Номинальное напряжение, кВ | 10 | |
| Номинальный ток, А | 1000 | |
| Габариты и вес | ||
| Вес, кг | 43.65 | |
Структура условного обозначения разъединителя типа РВЗ
Р – разъединитель;
В – внутренней установки;
З – наличие заземлителей;
Э
I – заземлитель со стороны разъемных контактов; (сверху)
II – заземлитель со стороны шарнирных контактов; (снизу)
III – заземлитель с двух сторон;
10 - номинальное напряжение, кВ;
400, 630, 1000 - номинальный ток, А;
У - климатическое исполнение;
3 - категория размещения.
Предназначен для включения и отключения участков электрической цепи напряжением до 10 кВ без нагрузки, а так же заземления отключённых участков при помощи стационарного заземлителя.
