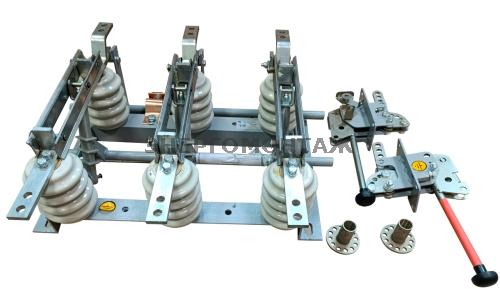

Разъединитель РВЗ 10/400 II
Разъединитель РВЗ 10/400 II
Разъединители РВЗ предназначены для коммутации участков электрической цепи под напряжением при отсутствии нагрузочного тока
и для изменения схемы соединения. Разъединители РВЗ обеспечивают безопасное производство работ на отключенном участке,
а так же включение и отключение зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
РВЗ применяются в помещениях, в которых температура и влажность воздуха несущественно отличаются от температуры
на открытом воздухе и имеется свободный доступ наружного воздуха. Например в палатках, кузовах, прицепах,
металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом,
чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители и приводы, должно быть взрыво- и пожаробезопасным,
не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
| Основные | ||
| Марка | РВЗ | |
| Тип | Заземлитель со стороны шарнирных контактов (II); | |
| Наличие привода | Да | |
| Номинальное напряжение, кВ | 10 | |
| Номинальный ток, А | 400 | |
| Габариты и вес | ||
| Вес, кг | 32.15 | |
Структура условного обозначения разъединителя типа РВЗ
Р – разъединитель;
В – внутренней установки;
З – наличие заземлителей;
Э
I – заземлитель со стороны разъемных контактов; (сверху)
II – заземлитель со стороны шарнирных контактов; (снизу)
III – заземлитель с двух сторон;
10 - номинальное напряжение, кВ;
400, 630, 1000 - номинальный ток, А;
У - климатическое исполнение;
3 - категория размещения.
Предназначен для включения и отключения участков электрической цепи напряжением до 10 кВ без нагрузки, а так же заземления отключённых участков при помощи стационарного заземлителя.
