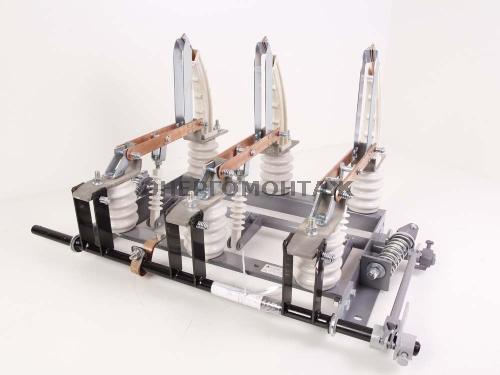

Выключатели нагрузки ВНР 10/630-20з (фарфор)

Выключатели нагрузки ВНР 10/630-20з (фарфор)

Выключатели нагрузки автогазовые типа ВНР предназначены для коммутации под нагрузкой участков электрической цепи
трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ
на отключенном участке электрической цепи, а также заземления отключенных участков при помощи стационарных заземлителей.

Оперирование токоведущими ножами выключателя нагрузки ВНР производится ручным приводом ПР-17,
управление ножами заземления производится ручным приводом ПР-10.

Для установки рычага дистанционной передачи валы токоведущих и заземляющих ножей выведены консольно в обе стороны рамы,
поэтому привода для управления выключателем могут быть установлены с любой стороны.

Вал токоведущих и заземляющих ножей связаны блокировкой, которая обеспечивает невозможность включения заземляющих ножей
при включенном положении выключателя и наоборот.

Опорная изоляция выключателей нагрузки ВНР, ВНРп на номинальный ток 400А по умолчанию выполняется на полимерных изоляторах ИОЛП-10;
на номинальный ток 630А на фарфоровых изоляторах ИОР-10-3,75-УХЛ2.
По заказу возможно изготовление выключателей на номинальный ток 400А с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.

Структура условного обозначения
В – выключатель;
Н – нагрузки;
Р – тип привода ручной;
п – со встроенными предохранителями;
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
10 – номинальная периодическая составляющая сквозного тока к.з., кА;
з – с ножами заземления расположенными снизу или сверху рамы выключателя;
зп – заземляющие ножи расположены за предохранителями сверху или снизу выключателя;
У или УХЛ– климатическое исполнение по ГОСТ 15150-69;
2 или 3 – категория размещения по ГОСТ 15150-69.


Масса без приводов, не более 63 кг. Тип опорных изоляторов ИОР-10-3.75.
*-размеры в скобках для ВНР с межполюсным расстоянием 200 мм (изготавливается по заказу).

Патроны предохранителей в комплект поставки не входят!!!

Комплект поставки
В комплект поставки выключателя нагрузки ВНР (ВНРп) входит:
-выключатель нагрузки (исполнение в зависимости от заказа);
-привод ПР-17 для управления выключателем;
-привод ПР-10 с красной рукояткой в количестве, соответствующем количеству встроенных заземлителей;
-вилка ВГ-21/16, в количестве соответствующем общему количеству приводов;
-вилка ВП-21/16, в количестве соответствующем количеству приводов ПР-10;
-вилка ВПУ-21/16 – 1 шт;
-паспорт 1 экз;
-руководство по эксплуатации.

Срок службы до списания – 25 лет

Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.
