Замена разрядников РДИП-10 на РМК-20 : техническое обоснование,
преимущества и порядок работ
Грозовые перенапряжения остаются основной причиной аварий
на воздушных линиях (ВЛ) электропередачи напряжением 6–20 кВ.
До 60% отключений ВЛ в летний период связаны с ударами молнии.
Традиционным средством защиты долгое время служили длинно-искровые разрядники (РДИП), однако развитие технологий привело к созданию более совершенных мультикамерных систем (РМК).
В данной статье рассматривается процесс и целесообразность замены устаревших петлевых разрядников РДИП-10 на современные мультикамерные разрядники РМК-20.
▌ Принципиальные различия технологий
Для понимания необходимости замены важно различать физические принципы гашения дуги в этих устройствах:

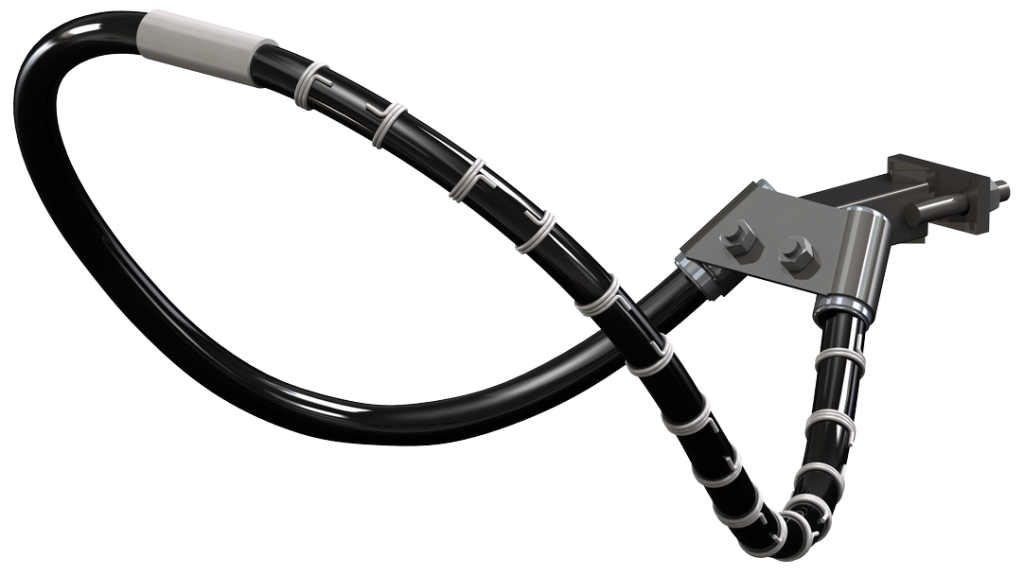

1. РДИП-10 (Длинно-искровый петлевой разрядник). Работает на принципе скользящего разряда. При перенапряжении искровой канал пробивается вдоль поверхности изолятора, растягивая дугу до 360 мм. Длина канала становится критической, и дуга гаснет. Главный недостаток — ограниченная способность гасить сопровождающий ток промышленной частоты (до 600 А) и большие габариты.
2. РМК-20 (Разрядник мультикамерный). В основе лежит запатентованная мультикамерная система (МКС). Внутри силиконового профиля расположены десятки миниатюрных газоразрядных камер. При возникновении дуги она дробится на тысячи микроразрядов. Каждая микро-дуга горит в ограниченном объеме, быстро охлаждается и гаснет за счет эффекта «нулевой» паузы тока. Это позволяет гасить токи до 1200 А при меньших габаритах устройства.
▌ Техническое обоснование замены
РМК-20 официально рекомендован производителем (НПО «Стример») и аттестован ПАО «Россети» как прямая замена РДИП-10 для классов напряжения 6 и 10 кВ.
Преимущества перехода на РМК-20:
* Повышенная надежность: РМК-20 способен гасить вдвое больший ток, что критично при высокой грозовой активности или на участках с повышенным сопротивлением заземления опор.
* Универсальность: Один тип разрядника может применяться на ВЛ 6, 10 и 20 кВ, что упрощает складскую логистику и проектирование.
* Совместимость: Устройство работает как с неизолированными проводами, так и с защищенными проводами СИП-3.
* Антивандальное исполнение: Компактная форма и отсутствие выступающих металлических петель снижают риск хищения и случайных повреждений.
* Монтаж под напряжением: Конструкция позволяет устанавливать разрядники без отключения линии, что сокращает время работ.
Схема установки и монтажные особенности
Схема установки РМК-20 на опорах ВЛ 6–10 кВ аналогична схеме для РДИП-10, что упрощает реконструкцию действующих линий. Разрядники устанавливаются по одному на опору с чередованием защищаемых фаз (например, на первой опоре — фаза А, на второй — фаза В, на третьей — фаза С).
Порядок монтажа:
Разрядник крепится на металлический стержень штыревого или опорного изолятора.
Верхний конец разрядника изгибается и фиксируется над проводом.
Выдерживается искровой воздушный промежуток между верхним концом разрядника и проводом в диапазоне 3–8 см.
Специального контура заземления для самого разрядника не требуется. Принцип работы РМК-20 подразумевает, что при одновременном срабатывании разрядников на разных фазах образуется контур через заземление двух соседних опор, сопротивление которых помогает ограничить ток.
Экономический эффект
Несмотря на то что РДИП-10 исторически был дороже, сегодня РМК-20 является более доступным решением. Экономия складывается из нескольких факторов:
Снижение закупочной стоимости единицы оборудования
Уменьшение затрат на хранение (один универсальный тип вместо нескольких).
Увеличенный срок службы (40+ лет против 30) снижает частоту капитальных ремонтов.
Возможность монтажа под напряжением исключает убытки от недоотпуска электроэнергии потребителям во время плановых работ.
Заключение
Замена разрядников РДИП-10 на РМК-20 при реконструкции и техническом перевооружении распределительных сетей является технически обоснованным и экономически выгодным решением. РМК-20 превосходит предшественника по всем ключевым электрическим и эксплуатационным параметрам, полностью соответствует современным требованиям ПАО «Россети» и обеспечивает более высокий уровень грозоупорности линий электропередачи. При проектировании новых ВЛ или обновлении старых участков выбор в пользу мультикамерной системы РМК-20 является отраслевым стандартом.
